Zapewnienie jednakowej grubości ścianek części odlewanych grawitacyjnie jest krytycznym aspektem procesu produkcyjnego, szczególnie dla takiego dostawcy jak my. Na tym blogu zagłębimy się w różne czynniki i techniki, które można zastosować, aby osiągnąć ten cel, opierając się na naszym doświadczeniu w produkcjiCzęści do odlewów grawitacyjnych.
Zrozumienie znaczenia jednolitej grubości ścianki
Jednolita grubość ścianki jest istotna z kilku powodów. Po pierwsze, zapewnia spójne właściwości mechaniczne całej części. Podczas odlewania grawitacyjnego stopiony metal krzepnie od zewnętrznej powierzchni w kierunku środka. Jeżeli grubość ścianki znacznie się różni, szybkość krzepnięcia będzie się różnić, co prowadzi do nierównomiernego rozkładu naprężeń i potencjalnych wad, takich jak porowatość, skurcz i pęknięcia. Wady te mogą zagrozić integralności strukturalnej i wydajności części, zmniejszając jej żywotność i niezawodność.
Po drugie, jednolita grubość ścianki upraszcza proces produkcyjny. Pozwala na bardziej przewidywalne wzorce wypełniania i krzepnięcia, zmniejszając prawdopodobieństwo wystąpienia defektów odlewniczych i poprawiając ogólną jakość części. Dodatkowo może zminimalizować potrzebę obróbki po odlewaniu, oszczędzając czas i koszty.
Rozważania projektowe
Konstrukcja części odgrywa kluczową rolę w uzyskaniu jednolitej grubości ścianki. Oto kilka kluczowych kwestii projektowych:
Unikaj ostrych narożników i nagłych zmian przekroju
Ostre narożniki i nagłe zmiany przekroju mogą powodować nierównomierny przepływ roztopionego metalu i nierównomierne krzepnięcie. Aby temu zaradzić, projektanci powinni stosować zaokrąglone rogi i stopniowe przejścia pomiędzy różnymi sekcjami części. Pomaga to zapewnić płynny przepływ stopionego metalu i bardziej stałą szybkość chłodzenia.
Zoptymalizuj konstrukcję żeber i występów
Żebra i występy są często używane do wzmocnienia części, ale mogą również wpływać na grubość ścianki. Projektując żebra ważne jest, aby ich grubość była zgodna z otaczającymi ścianami. Występy powinny być zaprojektowane z odpowiednim kątem pochylenia, aby ułatwić przepływ roztopionego metalu i zapewnić równomierne krzepnięcie.
Zrównoważ geometrię części
Dobrze wyważona geometria części może pomóc w zapewnieniu jednolitej grubości ścianki. Generalnie preferowane są konstrukcje symetryczne, ponieważ pozwalają na bardziej równomierne rozprowadzenie stopionego metalu podczas procesu odlewania. Jeżeli część ma konstrukcję asymetryczną, mogą być wymagane dodatkowe środki w celu zapewnienia równomiernego wypełnienia i zestalenia.
Projektowanie i produkcja form
Forma jest kolejnym krytycznym czynnikiem zapewniającym jednolitą grubość ścianki. Oto kilka aspektów projektowania i produkcji form, które należy wziąć pod uwagę:
Precyzyjna obróbka
Forma musi być obrobiona z dużą precyzją, aby zapewnić dokładne wymiary wnęki. Wszelkie odchylenia w wymiarach formy mogą prowadzić do zmian w grubości ścianki odlewu. Aby osiągnąć wymaganą precyzję, można zastosować zaawansowane techniki obróbki, takie jak obróbka CNC.
Projekt układu chłodzenia
Dobrze zaprojektowany system chłodzenia jest niezbędny do kontrolowania szybkości krzepnięcia roztopionego metalu. Kanały chłodzące w formie powinny być strategicznie rozmieszczone, aby zapewnić równomierne chłodzenie całej części. Pomaga to zapobiegać powstawaniu gorących punktów i nierównomiernemu zestalaniu, które może powodować różnice w grubości ścianek.
Wentylacja
Właściwa wentylacja jest konieczna, aby umożliwić ucieczkę powietrza i gazów podczas procesu odlewania. Jeśli forma nie jest odpowiednio wentylowana, mogą tworzyć się kieszenie powietrzne, co prowadzi do porowatości i nierównej grubości ścianek. System odpowietrzający powinien być zaprojektowany w taki sposób, aby zapewnić swobodną ucieczkę powietrza i gazów bez wpływu na przepływ roztopionego metalu.
Kontrola procesu
Kontrolowanie procesu odlewania jest niezbędne do uzyskania jednolitej grubości ścianki. Oto kilka kluczowych parametrów procesu, które należy monitorować i kontrolować:
Temperatura zalewania
Temperatura zalewania roztopionego metalu wpływa na jego lepkość i płynność. Jeśli temperatura zalewania jest zbyt niska, stopiony metal może nie spływać równomiernie do gniazda formy, co skutkuje niepełnym wypełnieniem i nierówną grubością ścianek. Z drugiej strony, jeśli temperatura zalewania jest zbyt wysoka, może to spowodować nadmierny skurcz i inne wady. Optymalna temperatura zalewania zależy od rodzaju użytego metalu i konstrukcji części.
Szybkość nalewania
Szybkość zalewania odgrywa również kluczową rolę w zapewnieniu równomiernego wypełnienia gniazda formy. Niska szybkość wylewania może spowodować zestalenie się roztopionego metalu, zanim wypełni całą wnękę, natomiast duża szybkość wylewania może prowadzić do turbulencji i nierównomiernego rozłożenia metalu. Szybkość wylewania należy dokładnie dostosować w zależności od wielkości i złożoności części.
Temperatura formy
Temperatura formy wpływa na szybkość krzepnięcia stopionego metalu. Utrzymanie stałej temperatury formy jest niezbędne dla uzyskania jednakowej grubości ścianki. Wstępne podgrzanie formy do odpowiedniej temperatury przed wylaniem stopionego metalu może pomóc w zapewnieniu bardziej przewidywalnego procesu krzepnięcia.
Kontrola jakości
Wdrożenie kompleksowego systemu kontroli jakości jest niezbędne, aby zapewnić, że odlewy spełniają wymagane specyfikacje dotyczące grubości ścianek. Oto kilka środków kontroli jakości, które można zastosować:
Badania nieniszczące
Nieniszczące metody badań, takie jak kontrola rentgenowska i badania ultradźwiękowe, mogą być stosowane do wykrywania defektów wewnętrznych i zmian w grubości ścianek bez uszkadzania części. Metody te mogą dostarczyć cennych informacji na temat jakości odlewu i pomóc w identyfikacji wszelkich problemów na wczesnym etapie procesu produkcyjnego.
Kontrola wymiarowa

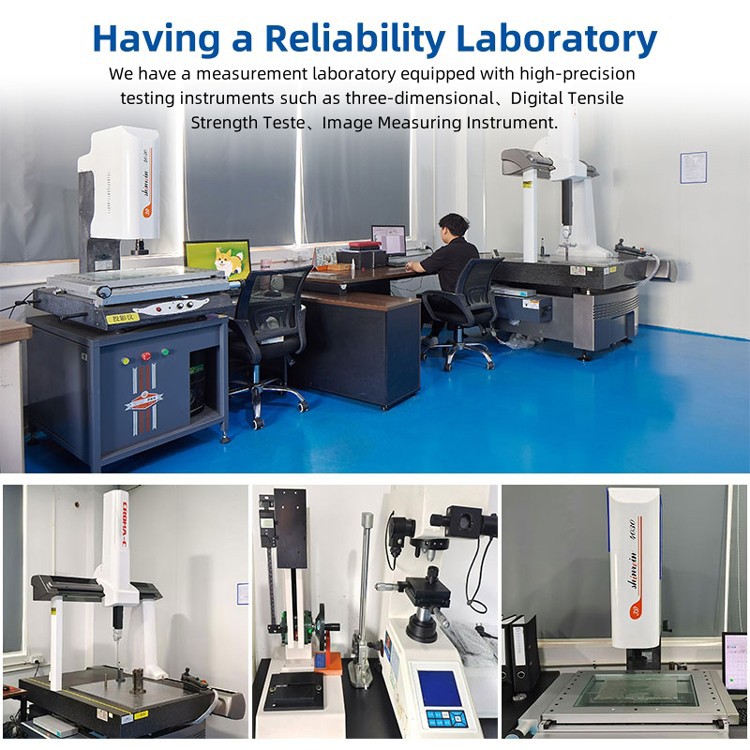

Do sprawdzenia grubości ścianek odlewanych części można zastosować regularne kontrole wymiarowe przy użyciu narzędzi takich jak suwmiarki, mikrometry i współrzędnościowe maszyny pomiarowe (CMM). Pomaga to zapewnić, że części spełniają specyfikacje projektowe i pozwala na terminowe dostosowanie procesu odlewania, jeśli to konieczne.
Studium przypadku:Centrum przesyłania
Przyjrzyjmy się studium przypadku wyprodukowanej przez nas piasty odlewanej ciśnieniowo. Odlewana piasta miała złożoną geometrię z wieloma żebrami i występami. Aby zapewnić jednolitą grubość ścianki, rozpoczęliśmy od szczegółowego przeglądu projektu. Nasz zespół projektowy zoptymalizował konstrukcję żeber i występów, aby zapewnić, że ich grubość jest zgodna z otaczającymi ścianami.
Podczas projektowania i procesu produkcyjnego formy zastosowaliśmy obróbkę CNC, aby osiągnąć wysoką precyzję wymiarów wnęki formy. Układ chłodzenia został starannie zaprojektowany, aby zapewnić równomierne chłodzenie całej części, a system odpowietrzania został zoptymalizowany, aby zapobiec tworzeniu się kieszeni powietrznych.
W procesie odlewania ściśle monitorowaliśmy temperaturę zalewania, szybkość zalewania i temperaturę formy. Przeprowadzaliśmy także regularne kontrole jakości poprzez badania nieniszczące i kontrolę wymiarową. W rezultacie byliśmy w stanie wyprodukować piasty odlewane ciśnieniowo o jednolitej grubości ścianki, spełniając wysokie standardy jakości wymagane przez naszych klientów.
Wniosek
Zapewnienie jednakowej grubości ścianek części odlewanych ciśnieniowo wymaga kompleksowego podejścia obejmującego projektowanie, produkcję form, kontrolę procesu i kontrolę jakości. Zwracając uwagę na te aspekty, możemy produkować wysokiej jakościCzęści do odlewów grawitacyjnychktóre spełniają rygorystyczne wymagania naszych klientów.
Jeśli potrzebujesz wysokiej jakości części do odlewów grawitacyjnych, zapraszamy do skontaktowania się z nami w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy pomóc Ci na każdym etapie procesu, od projektu po produkcję. Dokładamy wszelkich starań, aby zapewnić najlepsze rozwiązania dla Twoich potrzeb w zakresie odlewania ciśnieniowego.
Referencje
- Campbell, J. (2003). Odlewy. Butterworth-Heinemann.
- Kalpakjian, S. i Schmid, SR (2008). Inżynieria i technologia produkcji. Sala Pearson Prentice.
- Tiryakioglu, M. i Uggowitzer, PJ (red.). (2013). Stopy aluminium: produkcja, wydajność i zastosowania . Wiley'a.
